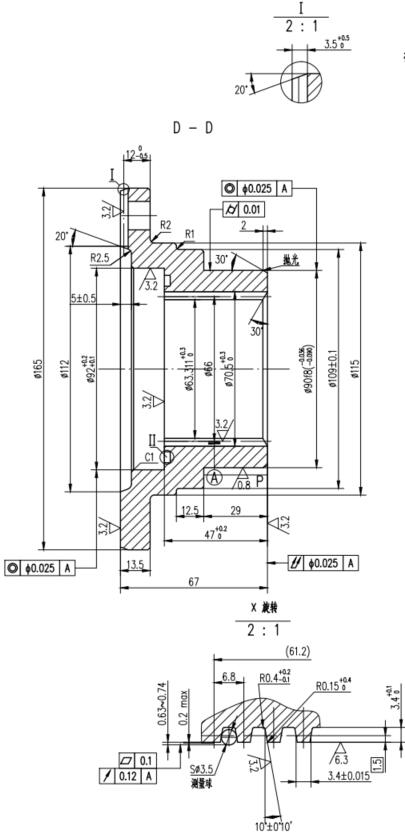

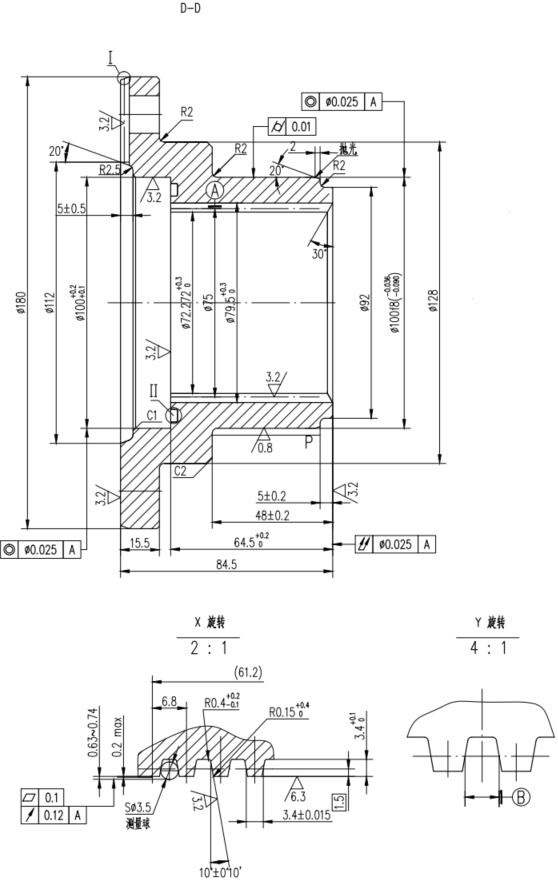

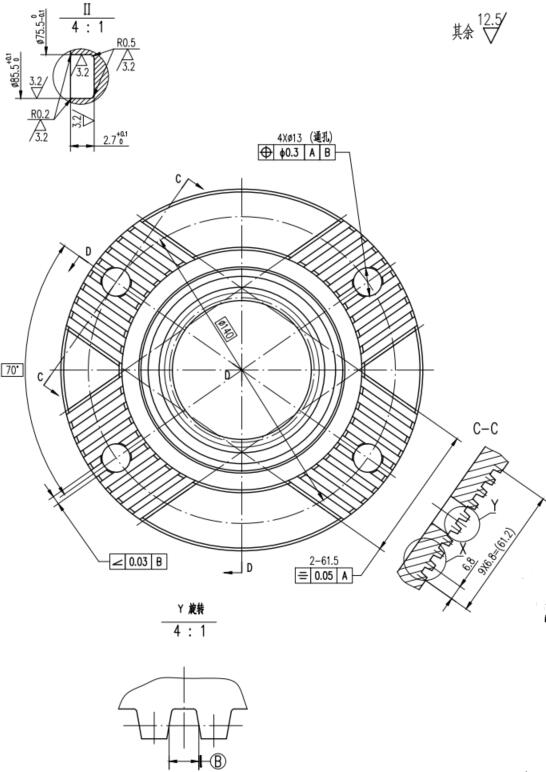

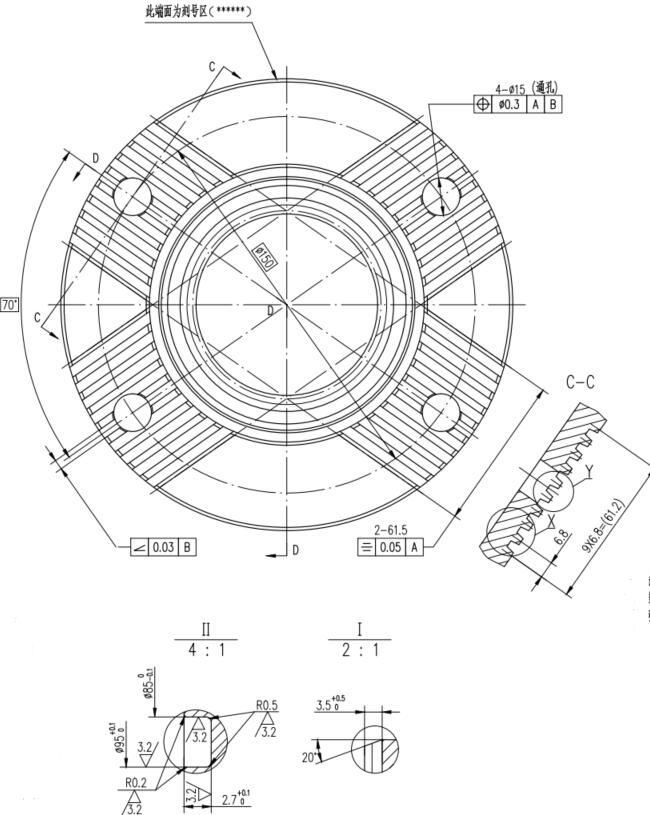

端面齒法蘭加工定制 圖紙 查看采購商

長期采購 | 2023-12-01

采購信息內容

端面齒法蘭加工定制 圖紙，材質42CrMo，與傳動軸末端配合的那種，2種，各200件起（后續年需求各500-1000件），我們是做變速箱、分動箱、分動器的廠家，自己使用。                河南

技術要求
1. 去銳邊毛刺;
2. 未注倒角C1-C2，未注圓角R0.5-R1;
3. 調質硬度28-32HRC;
4. 端面齒結構按照《ISO 8667 1992》標準中165系列法蘭執行;
5. P面高頻淬火，要求硬度53HRC以上，有效硬化層深度0.8~1.2mm；
6. P面要求采用切入法磨削，不允許存在螺旋狀加工痕跡。
7.  表面不得有氧化皮，裂紋，斑痕，金屬分層和雜物;
8. 花鍵應能保證互換性和滑動性綜合量規檢驗;
9. 未注公差尺寸的極限偏差按GB/T 1804-m級;

10. 未注形位公差按GB/T 1184-H級;

11. 清潔度要小于5mg;
12. 表面涂防銹油處理。
